JD-MEDIA ZA-1120A 5-Zonen ELA-Zentrale 120W - 100V/4 Ohm

Mehr Ansichten

JD-MEDIA ZA-1120A 5-Zonen ELA-Zentrale 120W - 100V/4 Ohm


ZA-1120A - 5-Zonen ELA-Zentrale 120W - 100V/4 Ohm. Die perfekte Geräte-Serie mit umfangreicher Ausstattung für ELA-Installationen.

Beschreibung

Details

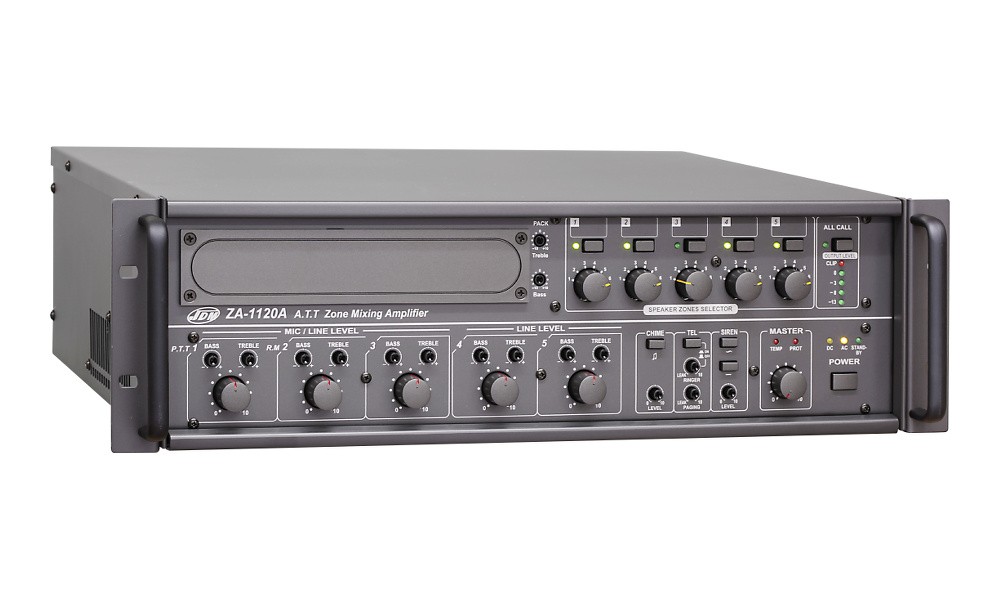

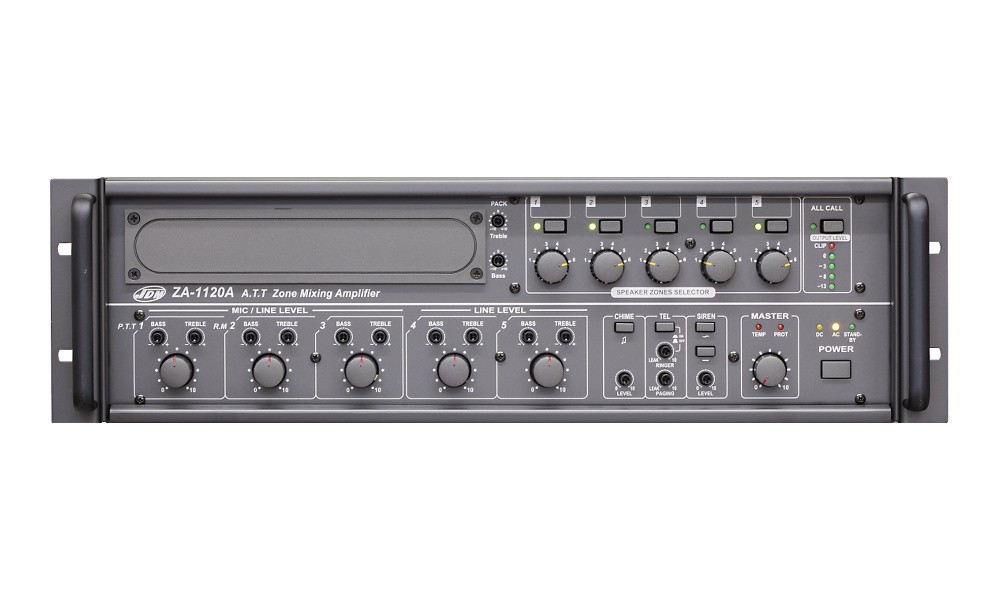

JD-MEDIA bietet mit der 5-Zonen Mischerzentrale ZA-1120A die perfekte Geräte-Serie mit umfangreicher Ausstattung für ELA- Installationen.

Die Mischerzentralen ist mit symmetrierten Mikrofon-Eingängen, Phantomspeisung, Linien-Eingängen, Pegelanpassung, Tonkontrolle (Bass/Treble), Prioritätsschaltung, P.T.T/Remote-Eingang für optionale Sprechstellen PTT-200 und RC-100, 5-fach Lautsprecher-Zonenschaltung mit Leistungsabschwächer, 2-oder 4-Ton Gong, Sirene, TEL-Paging, Fern-Einschaltung (Power on/off) und Anschluss für Notstrombetrieb/USV ausgestattet.

Die Mischerzentralen sind mit 120W- beziehungsweise 240W RMS Leistung erhältlich. Beide Modelle besitzen fünf 100V-Zonen-Ausgänge mit Ein/Aus-Schalter und 6-stufiger Lautsprecher-Leistungsabschwächung. Alternativ steht ein niederohmiger Lautsprecher-Ausgang (4 Ohm) zur Verfügung. Die Zentralen sind gegen Überhitzung und Kurzschluss abgesichert. Ein temperaturgesteuerter Lüfter kühlt die Endstufe.

Option Sprechstellen

  • JD-Media PTT-200 (bis zu 3 Sprechstellen verlinkbar) - Link-Ausgang (Ethernet RJ45), zuschaltbare Gong- und Prioritätsfunktion. Die Sprachdurchsage wird in alle Zonen gleichzeitig gesendet. Pro Zentrale können drei PTT-200 Sprechstellen bis zu einer Distanz von 250m angeschlossen werden. Verbindung via Cat.5 Ethernet-Kabel.
  • JD-Media RC-100 digitale Sprechstelle (bis zu 6 Sprechstellen verlinkbar) - Mit Prioritäts- und Zonenwahlschalter, zusätzlicher AUX/Linieneingang (Telefonanlage). DieSprachdurchsage kann mittels Zonenwahlschaltern auf einzelne oder alle Zonen gleichzeitig gesendet werden. Ein Bank-Wahlschalter, Start/Stop/Repeat zur Steuerung des optional erhältlichen JD-Media DMT-100 Message/Jingle-Moduls ist ebenfalls vorhanden. Es können bis zu sechs RC-100 Sprechstellen in Serie auf einer Länge von 100m, oder 3 Sprechstellen bis zu 250m Kabellänge pro Zentrale angeschlossen werden. Inklusive digitalem Anpassungsmodul RR-100 (Remote-Receiver), das auf der Rückseite des Modulschachts der Zentrale eingebaut wird.. Die Verbindung von der Zentrale zur Sprechstelle erfolgt via Cat.5 Ethernet-Kabel.

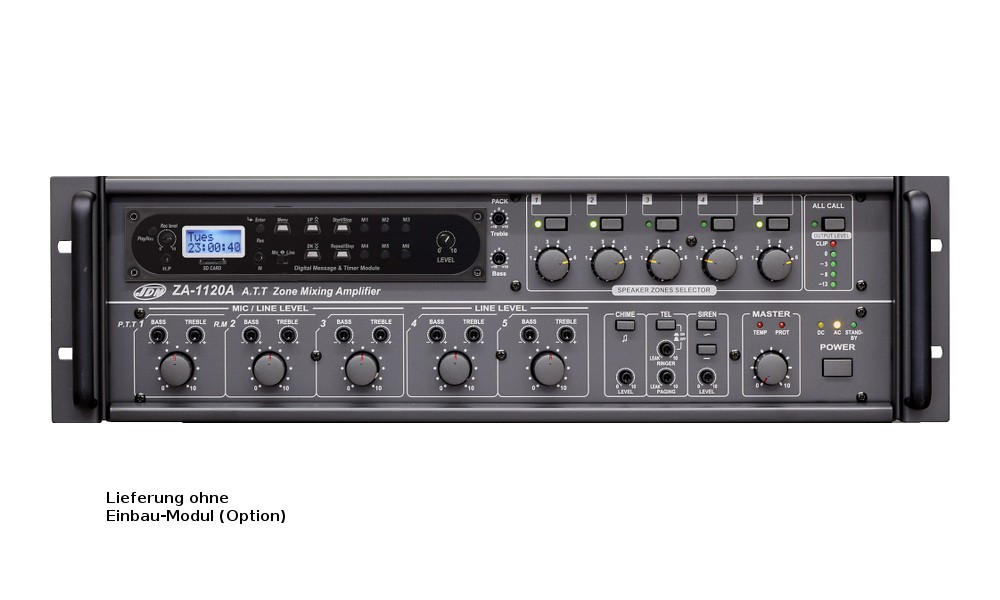

Passende CD/MP3/USB-Player, RDS-Tuner- und digitale Durchsage-Module mit Programm-Timer von JD-Media sind für den bereits vorhandenen Einschubschacht an der Front als Zubehör lieferbar. Die entsprechenden Module finden Sie unter "ELA-Module & Medienwiedergabe".

Technische Daten

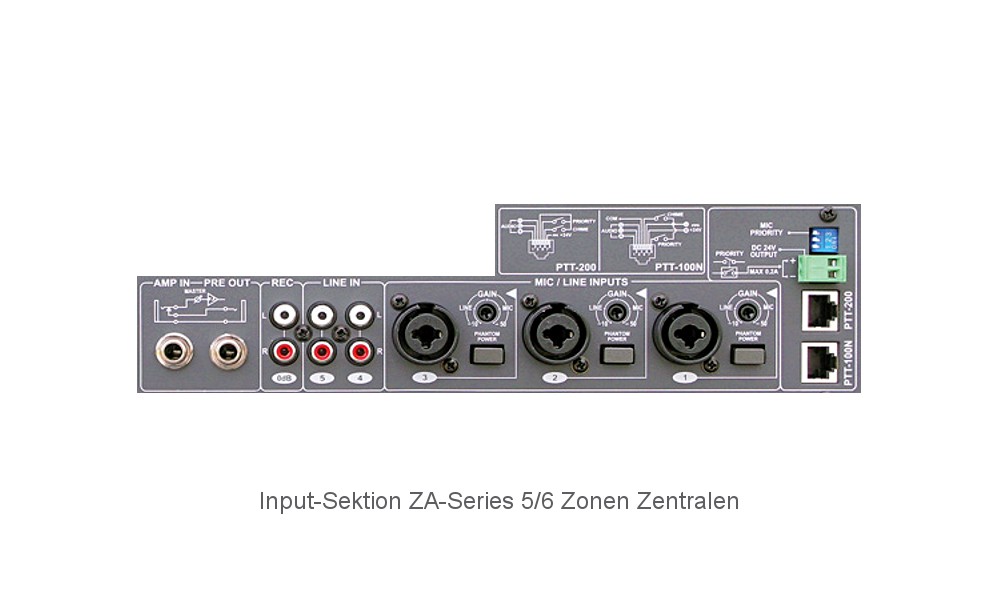

  • Eingang 1 - sym. Mic-Eingang (-50dBu/5kOhm) mit Phantomspeisung (24VDC) oder sym./asym. Linieneingang (-10dBu/5kOhm), Combo XLR/F-Jackbuchse (6.3mm), Prioritätsschaltung, Pegelanpassung und Tonkontrolle.
  • Eingang 2 - sym. Mic-Eingang (-50dBu/5kOhm) mit Phantomspeisung (24VDC) oder sym./asym. Linieneingang (-10dBu/5kOhm), Combo XLR/F-Jackbuchse (6.3mm), Prioritätsschaltung, Pegelanpassung und Tonkontrolle.
  • Eingang 3 - sym. Mic-Eingang (-50dBu/5kOhm) mit Phantomspeisung (24VDC) oder sym./asym. Linieneingang (-10dBu/5kOhm), Prioritätsschaltung, Pegelanpassung und Tonkontrolle. Anschluss Combo XLR/F-Stereo-Jack-Buchse (6.3mm)
  • Eingang 4-5 - Linieneingang (asym. -10dBu/15kOhm) mit Pegelanpassung, Tonkontrolle. Anschluss je 2 x Cinch-Buchsen
  • Record-Out - Anschluss für ein Aufnahmegerät (asym. 0dB/3 kOhm). Anschluss 2 x Cinch-Buchsen
  • Preamp-Out - Vorverstärker-Ausgang (asym. 0dB/100 Ohm). Anschluss 1 x Mono-Jackbuchse (6.3mm)
  • Amp-In - Direkter Eingang auf die Endstufe (asym. 0dB/10 kOhm). Anschluss 1 x Mono-Jackbuchse (6.3mm)

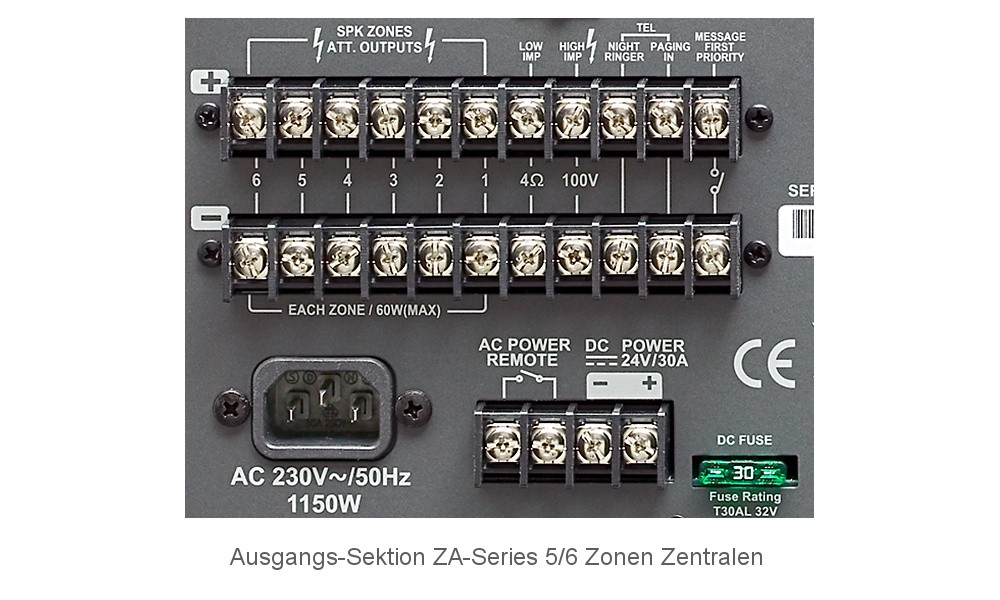

  • ELA-Ausgang ZA-1120A 120W RMS @ 100V/25Watt pro Zone oder 4 Ohm Anschluss (Minimumimpedanz 4 Ohm).
  • Sprechstellenanschluss PTT-200 via RJ-45-Buchse
  • Lautsprecher/Zonenausgänge via Schraubanschluss
  • Betriebsspannung 230VAC/50Hz oder 24VDC Notstrombetrieb/USV
  • Gehäusefarbe Grau
  • Masse 19"/3HE - B483mm x H133mm x T352mm inkl. Rackhandles
  • Gewicht ZA-1120A 13kg
Code - Preis - Versandkosten

Zusatzinformation

Info
Artikel Code 371560
Unverbindliche Preisempfehlung CHF 915.00
