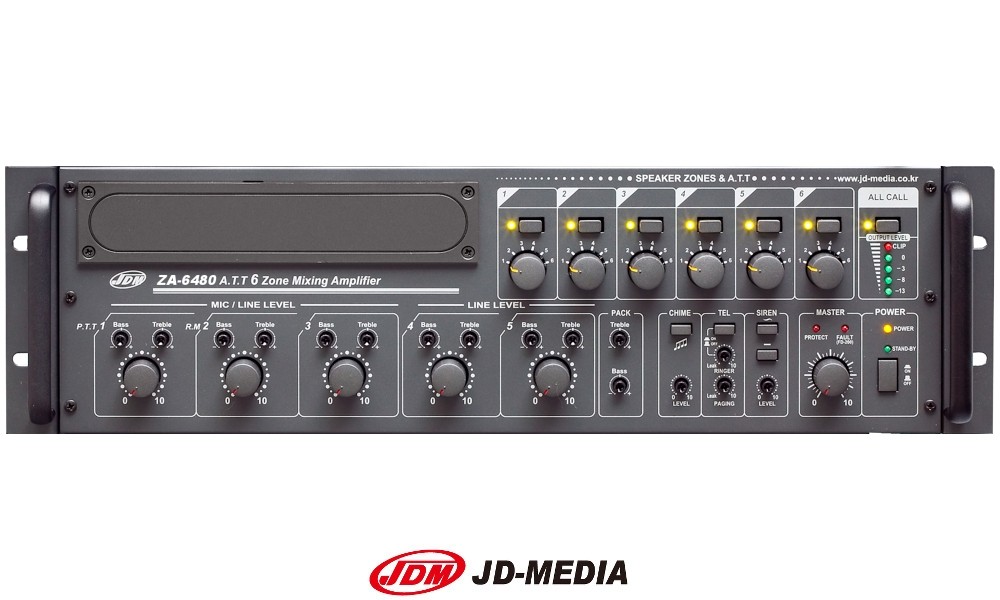

JD-MEDIA ZA-6480 Centrale de mixage 6 zones 480W, HI-Z/100V, 4 ohms, 5 entrées micro/ligne

JD-MEDIA ZA-6480 - Centrale de mixage avec une puissance de 480W RMS sur six zones Hi-Z/100V de max. 80W ou 4Ω. Équipée d'entrées micro/ligne, d'une alimentation fantôme, d'un réglage de niveau, d'un égaliseur 2 bandes, d'un circuit de priorité, d'une entrée à distance pour un poste d'interphonie en option, de 6 zones de haut-parleurs avec atténuateur de puissance, gong 2/4 sons, sirène, mise en marche à distance et d'une prise pour alimentation de secours/USV.

Six sorties de zone Hi-Z/100V avec interrupteur marche/arrêt et atténuation de la puissance des haut-parleurs à 6 niveaux. La puissance totale de la centrale peut être obtenue pour un seul groupe de haut-parleurs ELA sur une sortie séparée. Les interrupteurs de zone et les atténuateurs de puissance ne sont pas actifs dans cette configuration, le volume est réglé avec le maître. Une sortie haut-parleur à basse impédance (4 ohms) est également disponible. Les centrales sont protégées contre la surchauffe et les courts-circuits. Un ventilateur contrôlé par la température refroidit l'étage final.

Pour surveiller la ligne de haut-parleurs 100V, le module de surveillance des erreurs FD-200R est disponible en option. Le module surveille et avertit en cas de coupure, de court-circuit ou de perte de signal de la ligne de haut-parleurs ou de l'étage final. En cas d'erreur, celle-ci est signalée visuellement par une LED à l'avant de la centrale. Un contact de relais libre de potentiel est également disponible sur le module FD-200R. En cas d'erreur, le contact est fermé et peut être utilisé comme commande vers un appareil externe pour un message d'avertissement optique ou acoustique. La surveillance s'effectue uniquement sur la sortie haut-parleur 100V pour la puissance totale et le fonctionnement avec une seule ligne de haut-parleurs. Les zones individuelles ne sont pas surveillées.

Des modules adaptés de JD-MEDIA sont disponibles en option pour le slot existant à l'avant. Vous trouverez les modules sous le lien « Modules pour centrales ».

Option postes d'interphonie

JD-Media PTT-200 (jusqu'à 3 postes d'interphonie peuvent être reliés) - Sortie de liaison (Ethernet RJ45), fonctions gong et priorité activables. L'annonce vocale est envoyée simultanément dans toutes les zones. Trois postes d'interphonie PTT-200 peuvent être connectés par centrale jusqu'à une distance de 250m. Connexion via un câble Ethernet Cat5.

JD-Media RC-600 - Poste d'interphonie (jusqu'à 6 postes d'interphonie peuvent être reliés) - Avec sélecteur de priorité et de zone, entrée AUX/ligne supplémentaire (système téléphonique). L'annonce vocale peut être envoyée à des zones individuelles ou à toutes les zones en même temps grâce à des sélecteurs de zone. Un sélecteur de banque, Start/Stop/Repeat pour contrôler le module message/jingle JD-Media DMT-100 disponible en option est également disponible. Il est possible de connecter jusqu'à six pupitres RC-600 en série sur une longueur de 100m, ou 3 pupitres jusqu'à 250m de câble par centrale. Comprend un module d'adaptation numérique RR-600 (récepteur à distance) qui s'installe à l'arrière de la baie modulaire de la centrale... La connexion de la centrale à la station d'appel se fait via un câble Ethernet cat.5.

Équipement et caractéristiques techniques

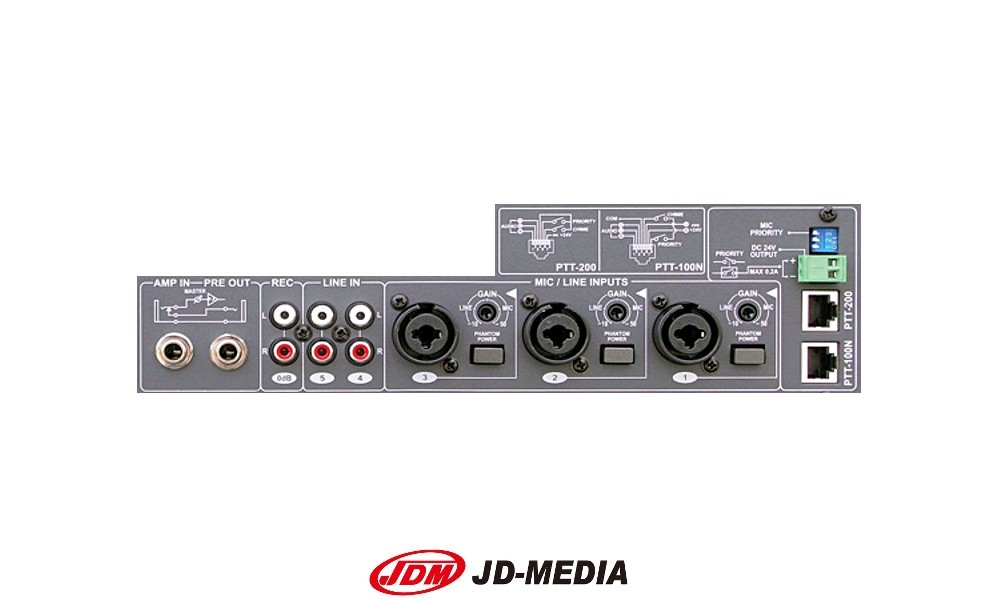

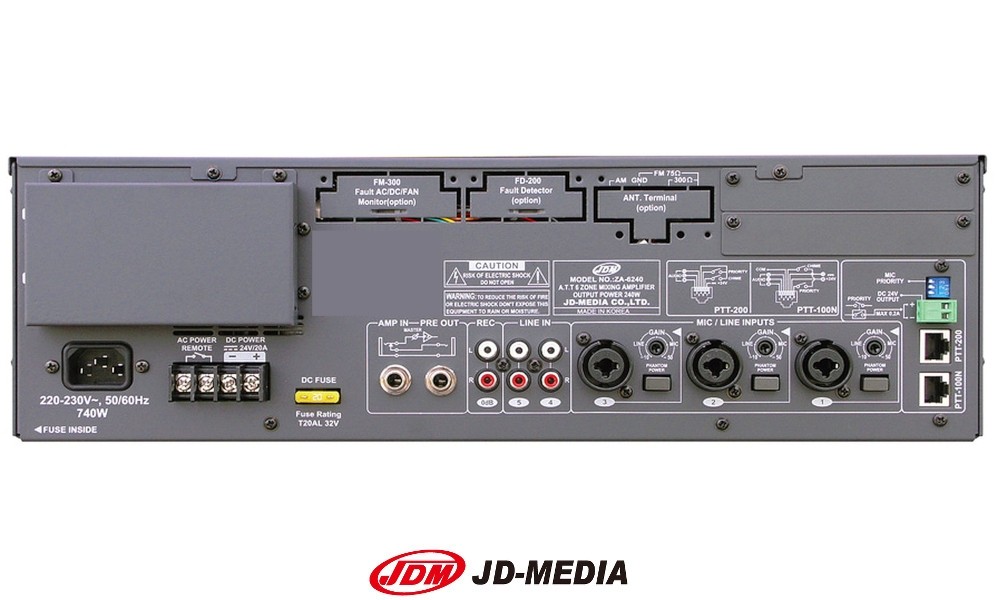

• Entrée 1/2/3 - entrée micro/ligne symétrique avec alimentation fantôme commutable (24 VDC), circuit de priorité, réglage de niveau, égaliseur 2 bandes (aigus/basses), raccordement via prise combo XLR/F-Jack 6,3 mm
• Entrée 4/5 - entrée asym. Entrée ligne EQ 2 bandes (aigus/basses), raccordement via prises RCA/cinch
• Record-Out - raccordement pour un appareil d'enregistrement, raccordement via prises RCA/cinch
• Preamp-Out - sortie préamplificateur asymétrique, raccordement via prise jack mono 6.3mm
• Amp-In - entrée asymétrique directe sur l'amplificateur de puissance, raccordement via prise jack mono 6.3mm
• Sortie Hi-Z/100V ZA-6480 480W RMS. Hi-Z/100V max. 80W par zone ou connexion 4 ohms (impédance minimale 4 ohms)

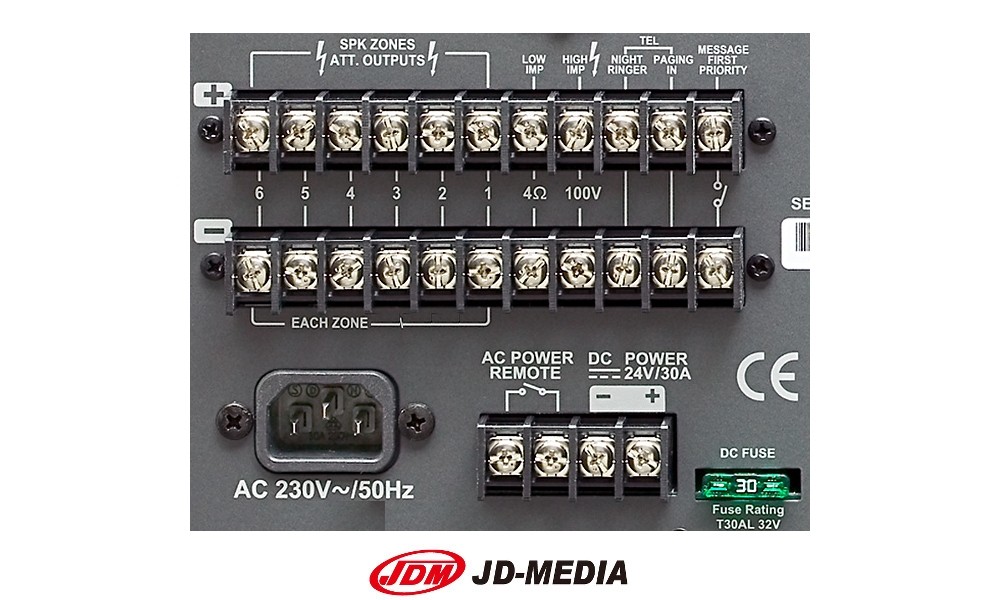

• Sorties haut-parleurs/zone, connexion via borne à vis
• Connexion interphone PTT-200 via prise RJ-45
• Tension de service 230VAC/50Hz, connexion via prise CEI
• 24VDC Mode d'alimentation de secours/USV, connexion via borne à vis
• Couleur du boîtier gris
• Dimensions 19"/3UH - L483mm x H133mm x P352mm y compris les supports de rack
• Poids 21kg

(données du fabricant)
